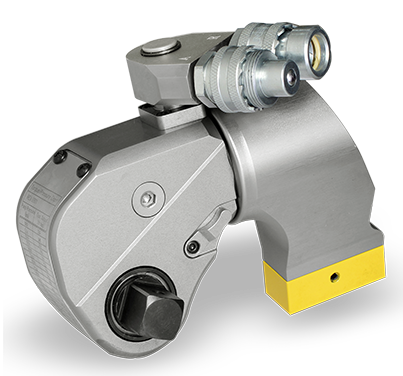

IBT系列 驱动型液压扭矩扳手

    IBT系列是WREN公司主力投放国际市场的一款专业级别的液压扭矩扳手。其铝钛合金的航空材料的液压扭矩扳手重量轻,强度高,值得注意的是IBT系列液压扭矩扳手拥有从112N.m~72000N.m共10个标准型号,其适用规格之多,螺栓覆盖率之广,体现出WREN公司从事国际螺栓服务的扎实基础与专业精神。WREN品牌提供全球售后服务,拥有完全的配套供应能力,通过德国莱茵TUV认证及欧盟CE认证


联系我们

产品特性

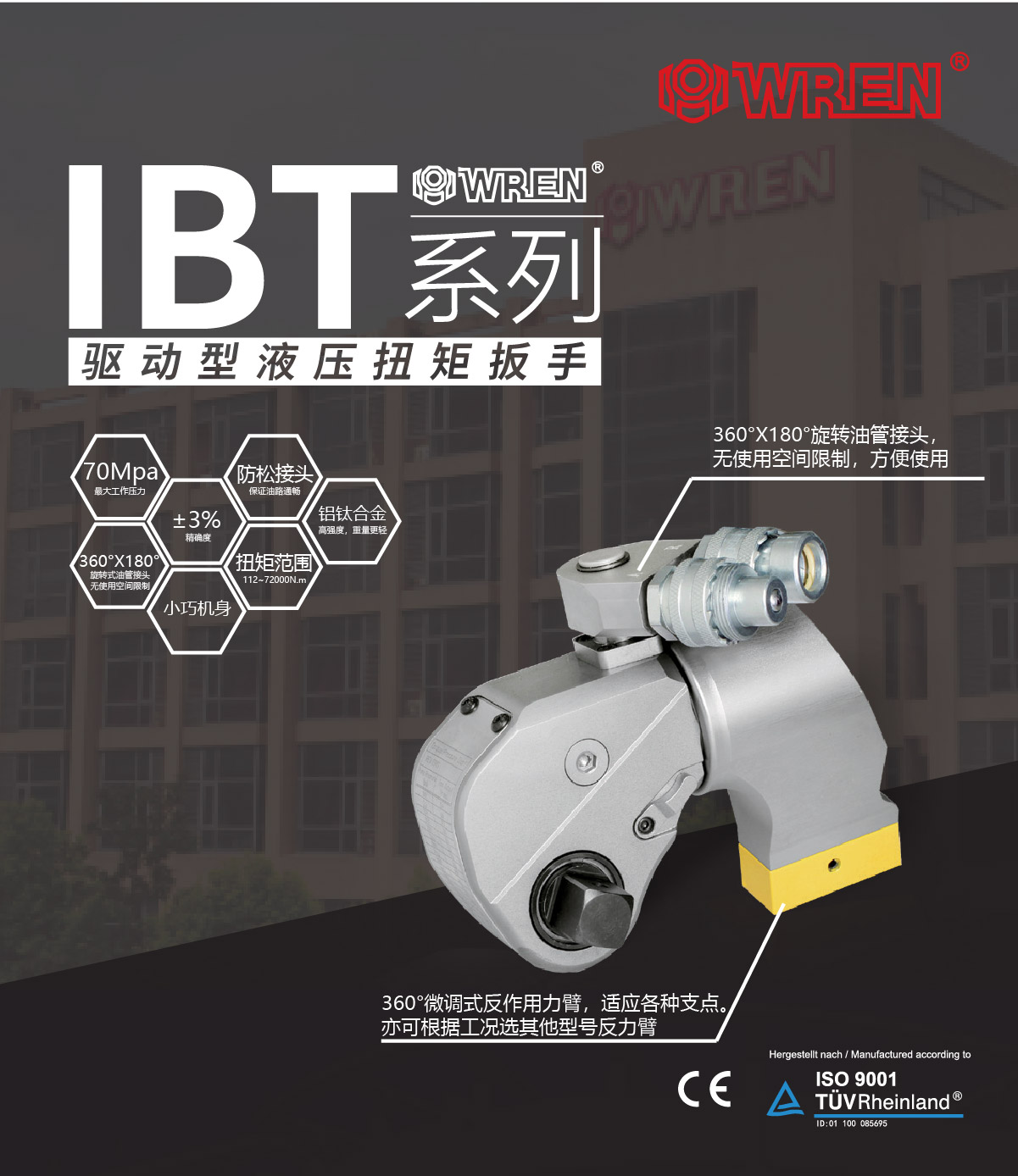

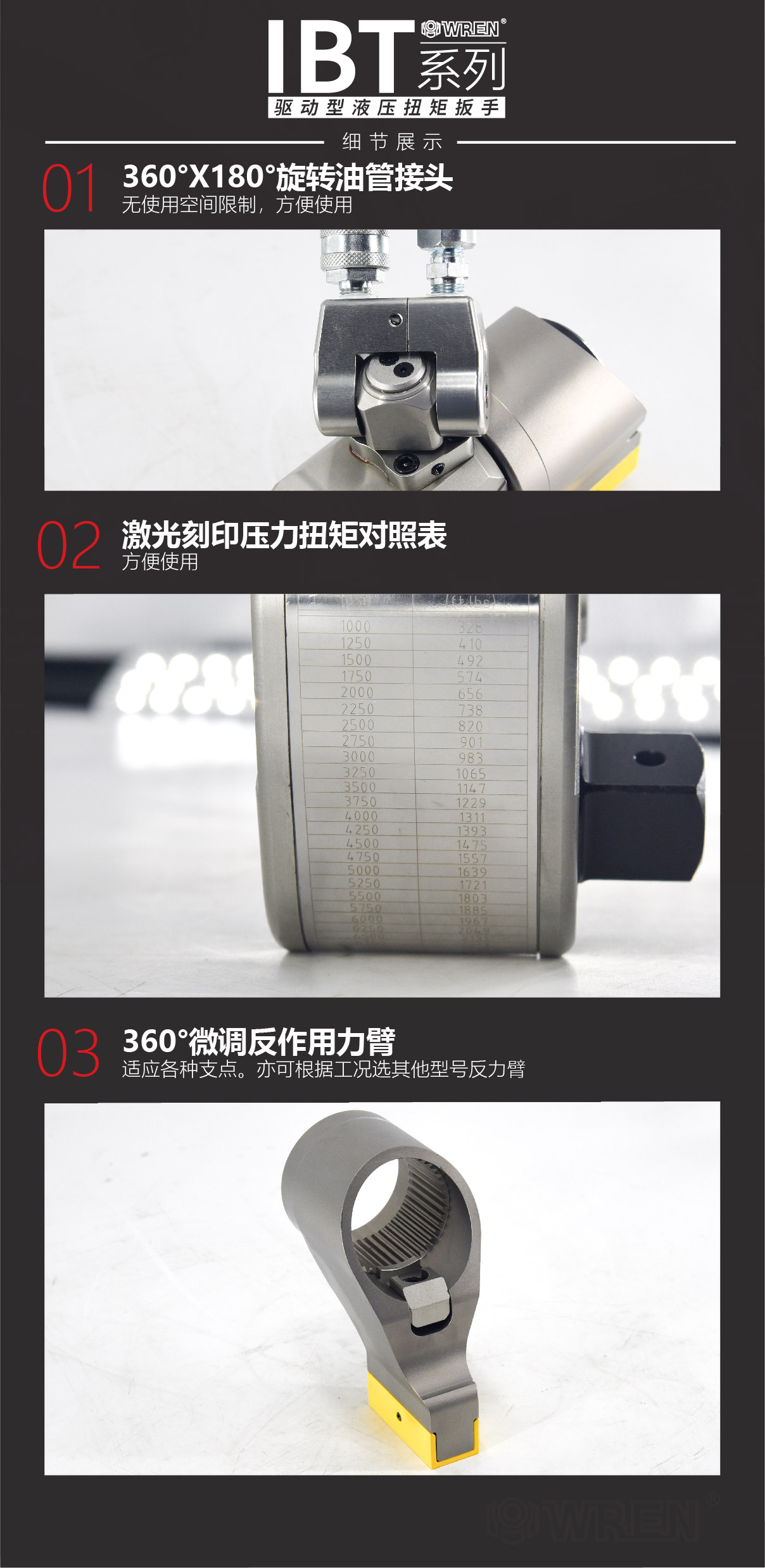

- 360°×180°旋转油管接头,无使用空间限制,方便使用

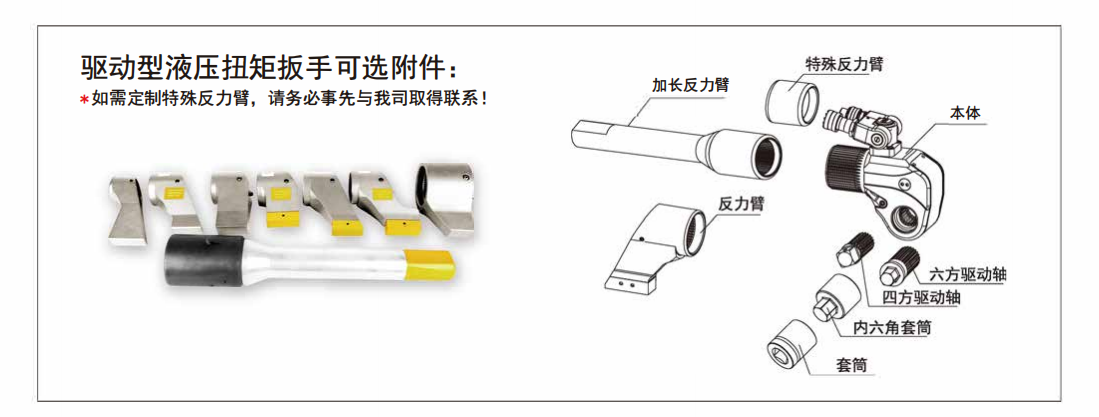

- 360°微调式反作用力臂,适应各种支点。亦可根据工况选其他型号反力臂

操作手册

点击下载

产品选型表

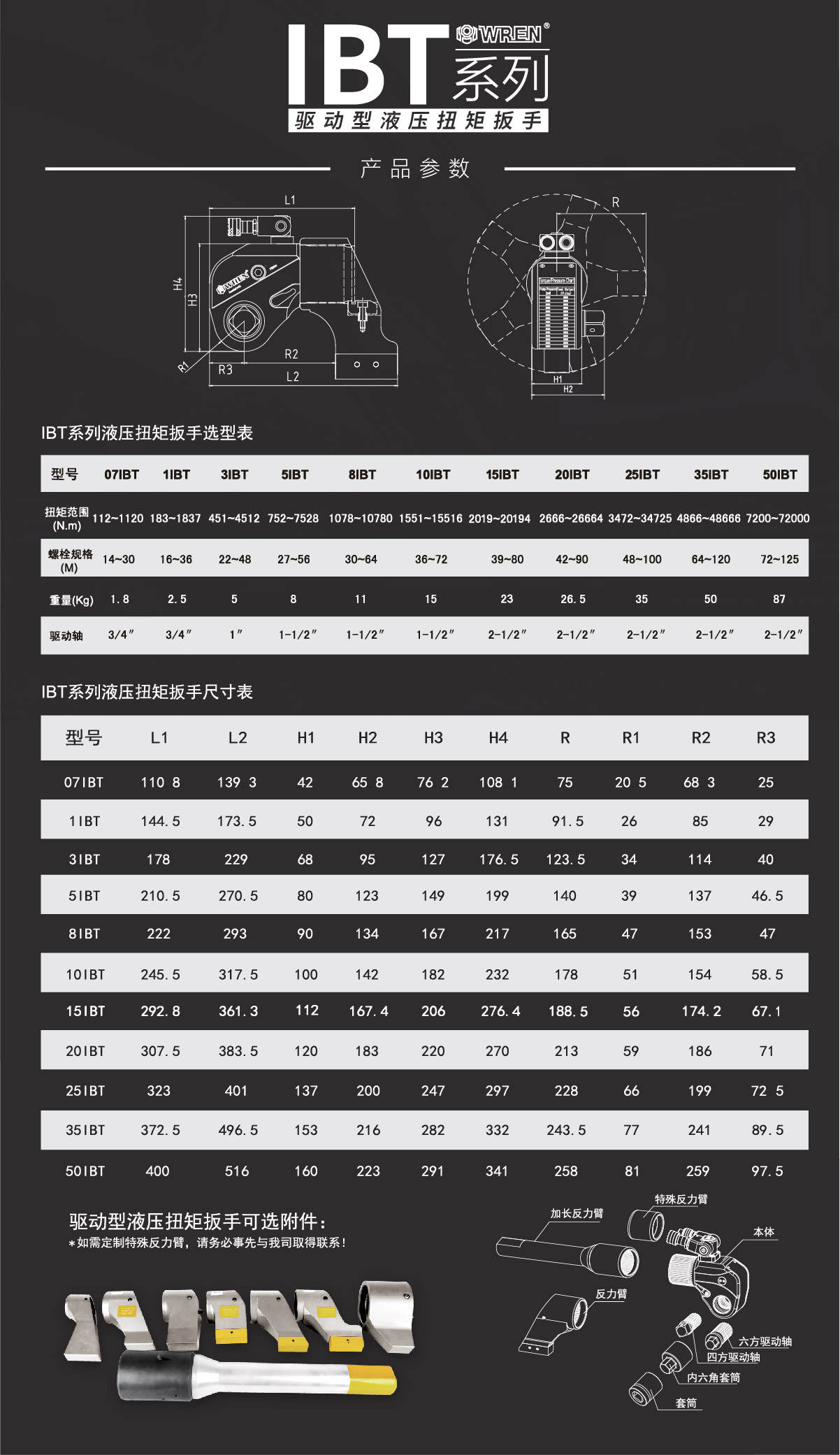

IBT系列液压扭矩扳手选型表

型号 07IBT 1IBT 3IBT 5IBT 8IBT 10IBT 20IBT 25IBT 35IBT 50IBT

扭矩范围

(N.m)

112~1120 183~1837 451~4512 752~7528 1078~10780 1551~15516 2666~26664 3472~24725 4866~48666 7200~72000

螺栓规格

(M)

14~30 16~36 22~48 27~56 30~64 36~72 42~90 48~100 64~120 72~125

重量

(Kg)

1.8 2.5 5 8 11 15 26.5 35 50 87
驱动轴 3/4" 3/4" 1" 1-1/2" 1-1/2" 1-1/2' 2-1/2" 2-1/2" 2-1/2" 2-1/2"
L1 110.8 144.5 178 210.5 222 245.5 307.5 323 372.5 400
L2 139.3 173 229 270.5 293 317.5 383.5 401 496.5 516
H1 42 50 68 80 90 100 120 137 153 160
H2 65.8 72 95 123 134 142 183 200 216 223
H3 76.2 96 127 149 167 182 220 247 282 291
H4 108.1 131 176.5 199 217 232 270 297 332 341
R 75 91.5 123.5 140 165 178 213 228 243.5 258
R1 20.5 26 34 39 47 51 59 66 77 81
R2 68.3 85 114 137 153 154 186 199 214 259
R3 25 29 40 46.5 47 58.5 71 72.5 89.5 97.5

技术数据

- 最大工作压力70MPa,精确度达到±3%

- 从112~72000N.m共10个型号,是市面上同类产品中型号最全,螺栓覆盖面最广的产品

- 360°×180°旋转油管接头,无使用空间限制

- 方驱连接高强度套筒工作,螺栓适应范围广

- 扳机式锁扣,可将360°微调式反力臂放置在任意的固定支点上

- 铝钛合金一体成型机身,高强度、高韧性

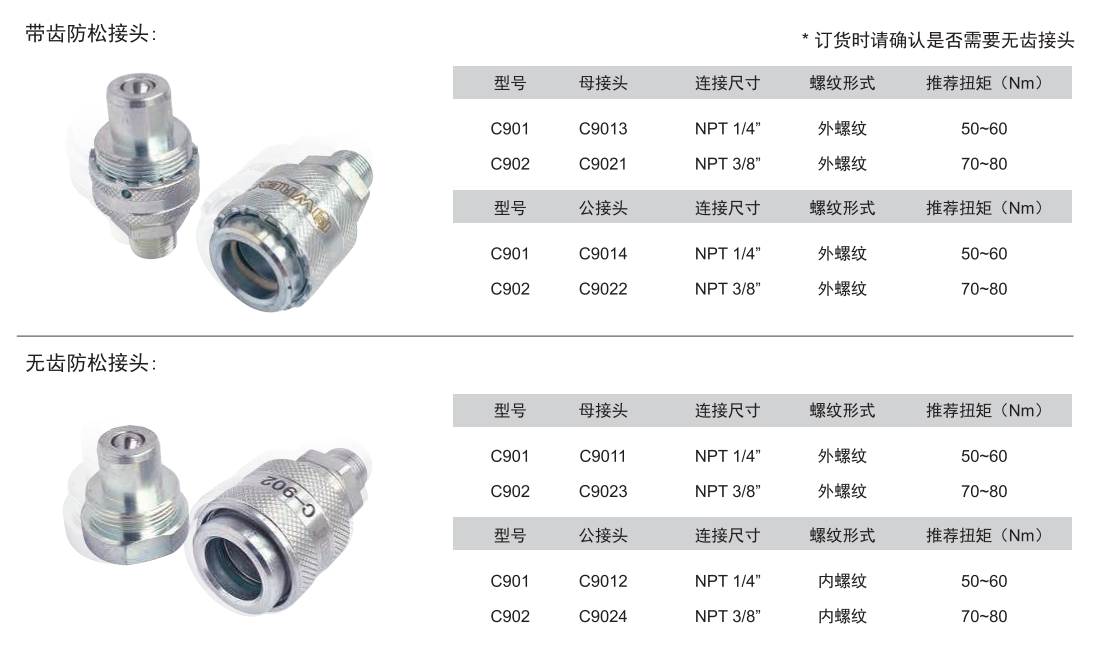

- 新型防松接头,保证油路畅通


FAQ

相关配件

VIEW MORE

LOW/H系列 中空液压扳手专用变径套(铬钼钢高强度变径套)

VIEW MORE

IBT/S系列 驱动液压扭矩扳手专用套筒(铬钼钢高强度套筒)

VIEW MORE

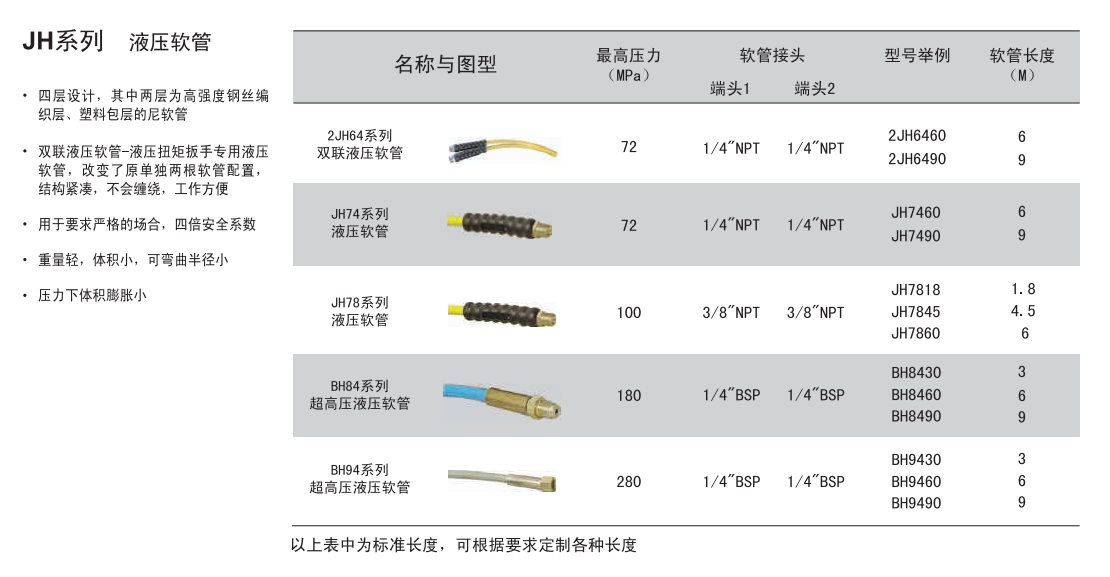

超高压液压软管
