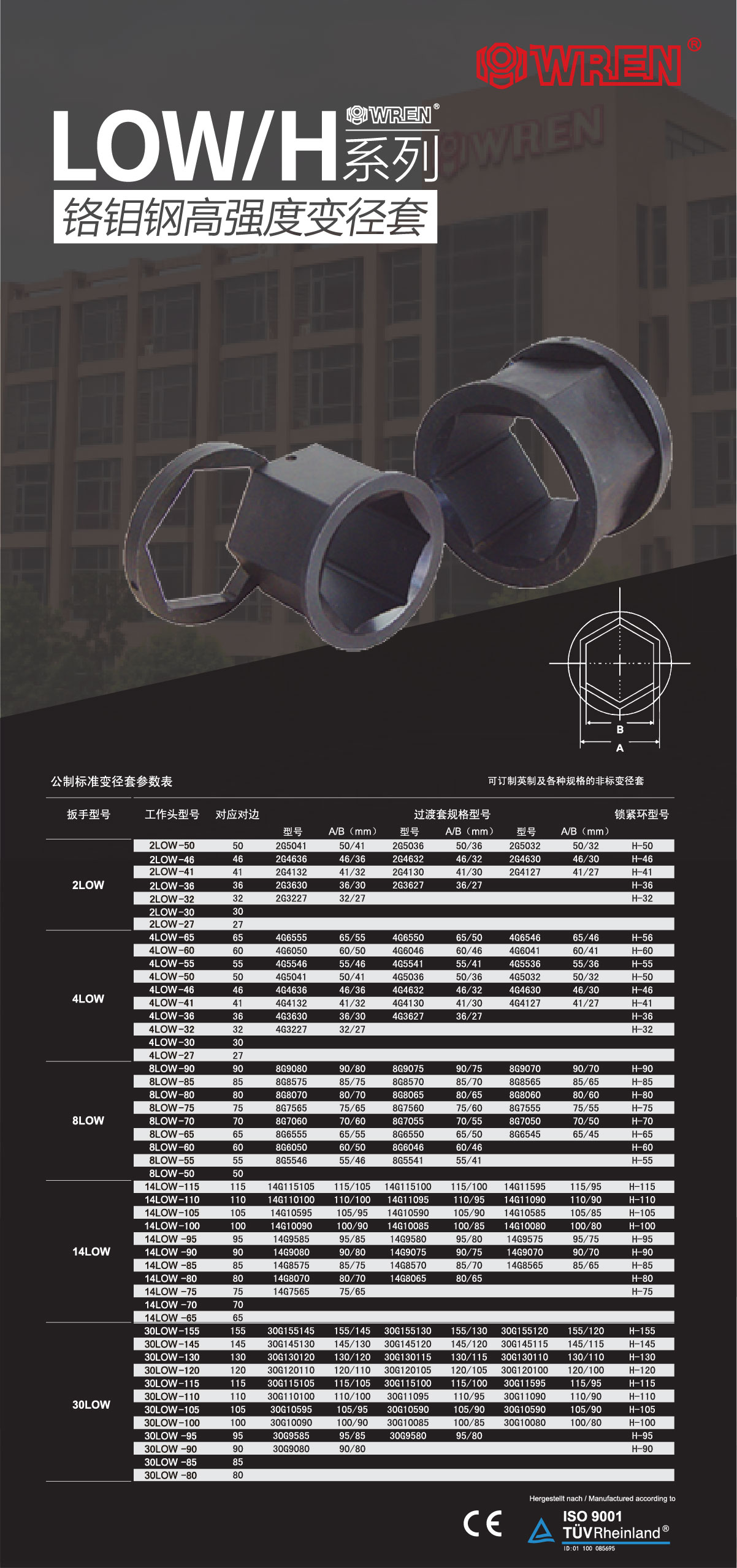

LOW/H系列 中空液压扳手专用变径套(铬钼钢高强度变径套)

LOW/H系列 中空液压扳手专用变径套(铬钼钢高强度变径套)

LOW/H系列 中空液压扳手专用变径套

联系我们

产品特性

杭州

操作手册

点击下载
  • 产品介绍
  • 型号参数

公制标准变径套参数表

扳手型号
工作头型号
对应对边
过渡套规格型号
锁紧环型号
型号 A/B(mm) 型号 A/B(mm) 型号 A/B(mm)
2LOW
2LOW-50 50 2G5041 50/41 2G5036 50/36 2G5032 50/32 H-50
2LOW-46 46 2G4636 46/36 2G4632 46/32 2G4630 46/30 H-46
2LOW-41 41 2G4132 41/32 2G4130 41/30 2G4127 41/27 H-41
2LOW-36 36 2G3630 36/30 2G3627 36/27

H-36
2LOW-32 32 2G3227 32/27



H-32
2LOW-30 30






2LOW-27 27






4LOW
4LOW-65 65 4G6555 65/55 4G6550 65/50 4G6546 65/46 H-56
4LOW-60 60 4G6050 60/50 4G6046 60/46 4G6041 60/41 H-60
4LOW-55 55 4G5546 55/46 4G5541 55/41 4G5536 55/36 H-55
4LOW-50 50 4G5041 50/41 4G5036 50/36 4G5032 50/32 H-50
4LOW-46 46 4G4636 46/36 4G4632 46/32 4G4630 46/30 H-46
4LOW-41 41 4G4132 41/32 4G4130 41/30 4G4127 41/27 H-41
4LOW-36 36 4G3630 36/30 4G3627 3/27

H-36
4LOW-32 32 4G3227 32/27



H-32
4LOW-30 30






4LOW-27 27






8LOW
8LOW-90 90 8G9080 90/80 8G9075 90/75 8G9070 90/70 H-90
8LOW-85 85 8G8575 85/75 8G8570 85/70 8G8565 85/65 H-85
8LOW-80 80 8G8070 80/70 8G8065 80/65 8G8060 80/60 H-80
8LOW-75 75 8G7565 75/65 8G7560 75/60 8G7555 75/55 H-75
8LOW-70 70 8G7060 70/60 8G7055 70/55 8G7050 70/50 H-70
8LOW-65 65 8G6555 65/55 8G6550 65/50 8G6545 65/45 H-65
8LOW-60 60 8G6050 60/50 8G6046 60/46

H-60
8LOW-55 55 8G5546 55/46 8G5541 55/41

H-55
8LOW-50 50






14LOW
14LOW-115 115 14G115105 115/105 14G115100 115/100 14G11595 115/95 H-115
14LOW-110 110 14G110100 110/100 14G11095 110/95 14G11090 110/90 H-110
14LOW-105 105 14G10595 105/95 14G10590 105/90 14G10585 105/85 H-105
14LOW-100 100 14G10090 100/90 14G10085 100/85 14G10080 100/80 H-100
14LOW-95 95 14G9585 95/85 14G9580 95/80 14G9575 95/75 H-95
14LOW-90 90 14G9080 90/80 14G9075 90/75 14G9070 90/70 H-90
14LOW-85 85 14G8575 85/75 14G8570 85/70 14G8565 85/65 H-85
14LOW-80 80 14G8070 80/70 14G8065 80/65

H-80
14LOW-75 75 14G7565 75/65



H-75
14LOW-70 70






14LOW-65 65






30LOW
30LOW-155 155 30G155145 155/145 30G155130 155/130 30G155120 155/120 H-155
30LOW-145 145 30G145130 145/130 30G145120 145/120 30G145115 145/115 H-145
30LOW-130 130 30G130120 130/120 30G130115 130/115 30G130110 130/110 H-130
30LOW-120 120 30G120110 120/110 30G120105 120/105 30G120100 120/100 H-120
30LOW-115 115 30G115105 115/105 30G115100 115/100 30G115595 115/95 H-115
30LOW-110 110 30G110100 110/100 30G11095 110/95 30G11090 110/90 H-110
30LOW-105 105 30G10595 105/95 30G10590 105/90 30G10080 100/80 H-100
30LOW-100 100 30G10090 100/90 30G10085 100/85 30G10080 100/80 H-100
30LOW-95 95 30G9585 95/85 30G9580 95/80

H-95
30LOW-90 90 30G9080 90/80



H-90
30LOW-85 85






30LOW-80 80
