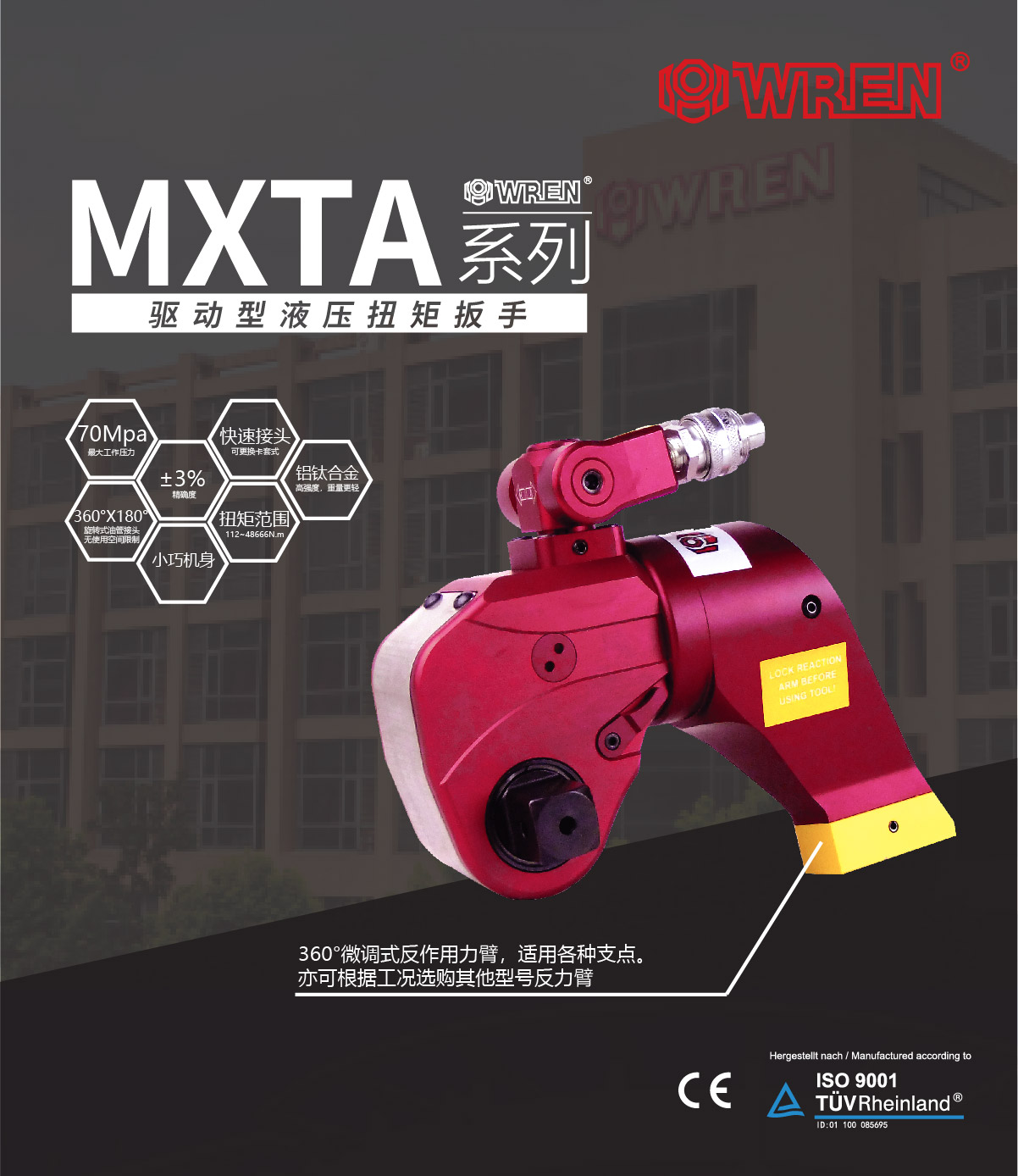

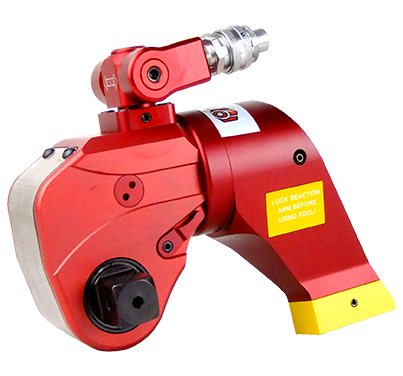

MXTA系列 驱动型液压扭矩扳手

MXTA系列是WREN公司主力投放国内市场的一款专业级别的液压扭矩扳手。其铝钛合金的航空材料的液压扭矩扳手重量轻,强度高,值得注意的是MXTA系列液压扭矩扳手拥有从112N.m-48666N.m共8个标准型号,可以出色完成螺栓的锁紧以及拆卸工作。WREN品牌提供全球售后服务,拥有完整的配套供应能力,通过德国莱茵TUV认证及欧盟CE认证。

联系我们

产品特性

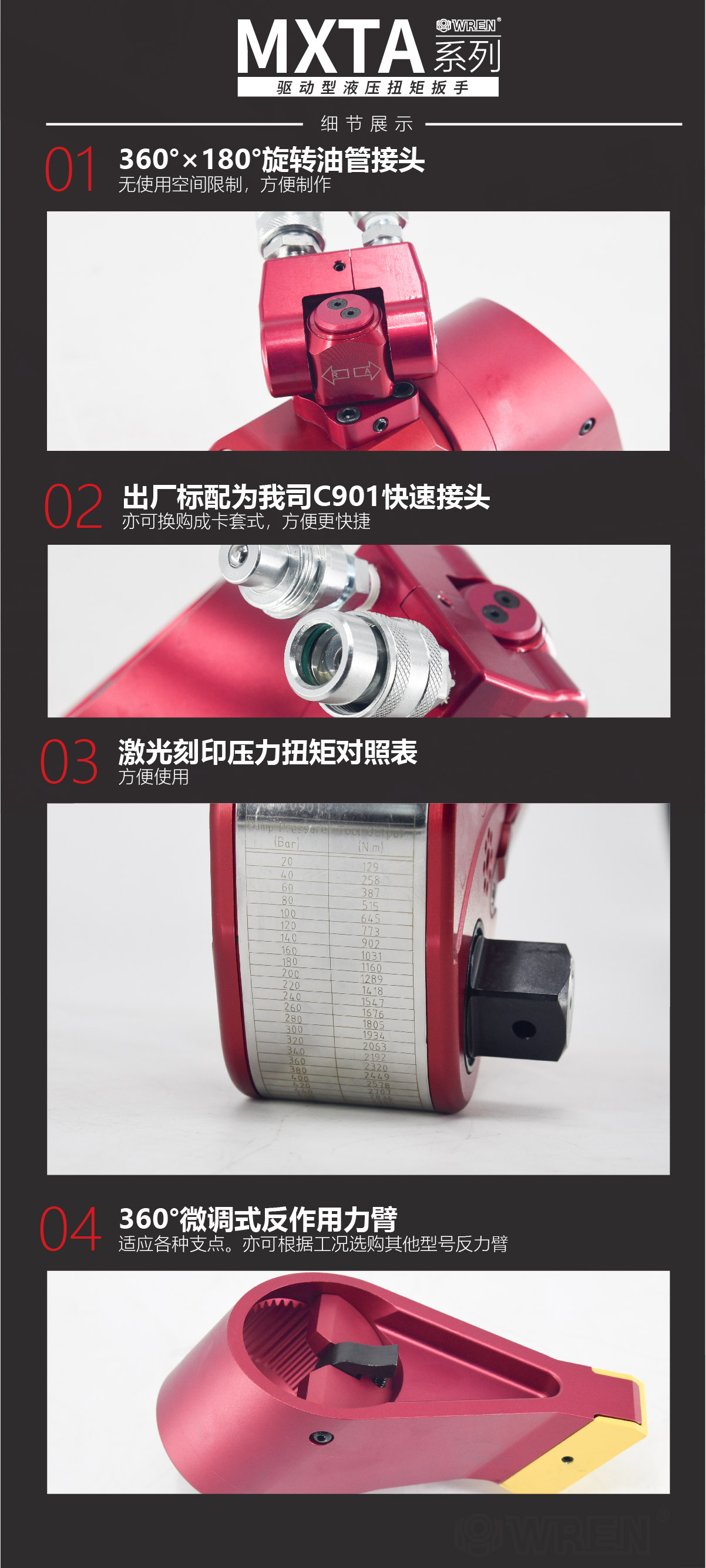

-360°×180°旋转油管接头,无使用空间限制,方便制作

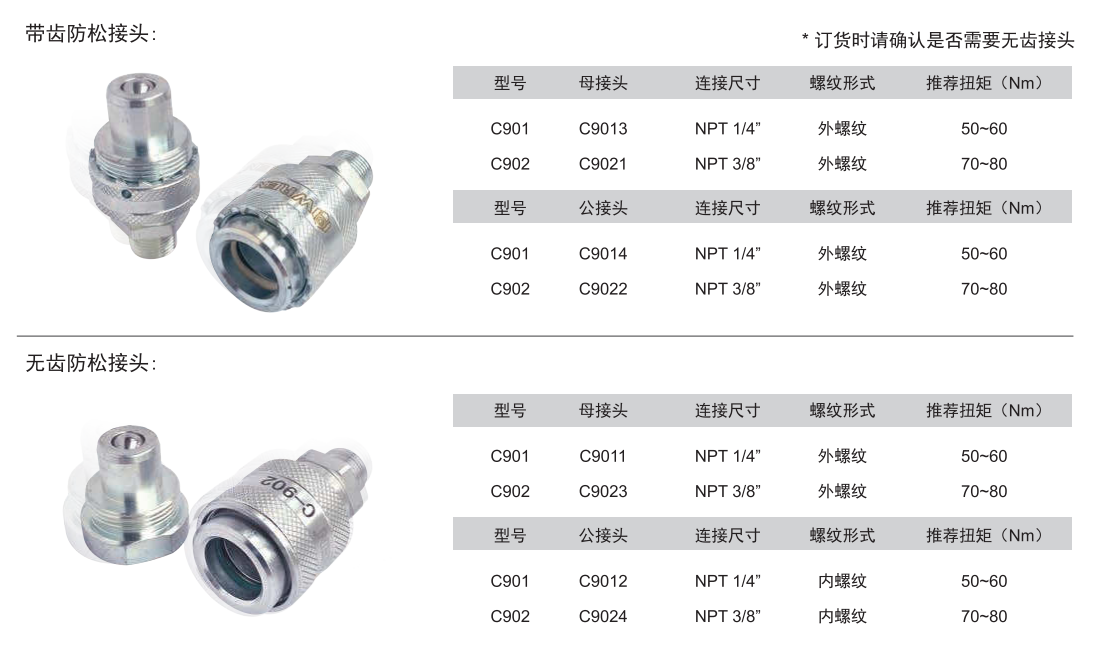

*出厂标配为我司C901快速接头,亦可换购成卡套式,方便更快捷
-360°微调式反作用力臂,适应各种支点。亦可根据工况选购其他型号反力臂

操作手册

点击下载
  • 型号参数
1

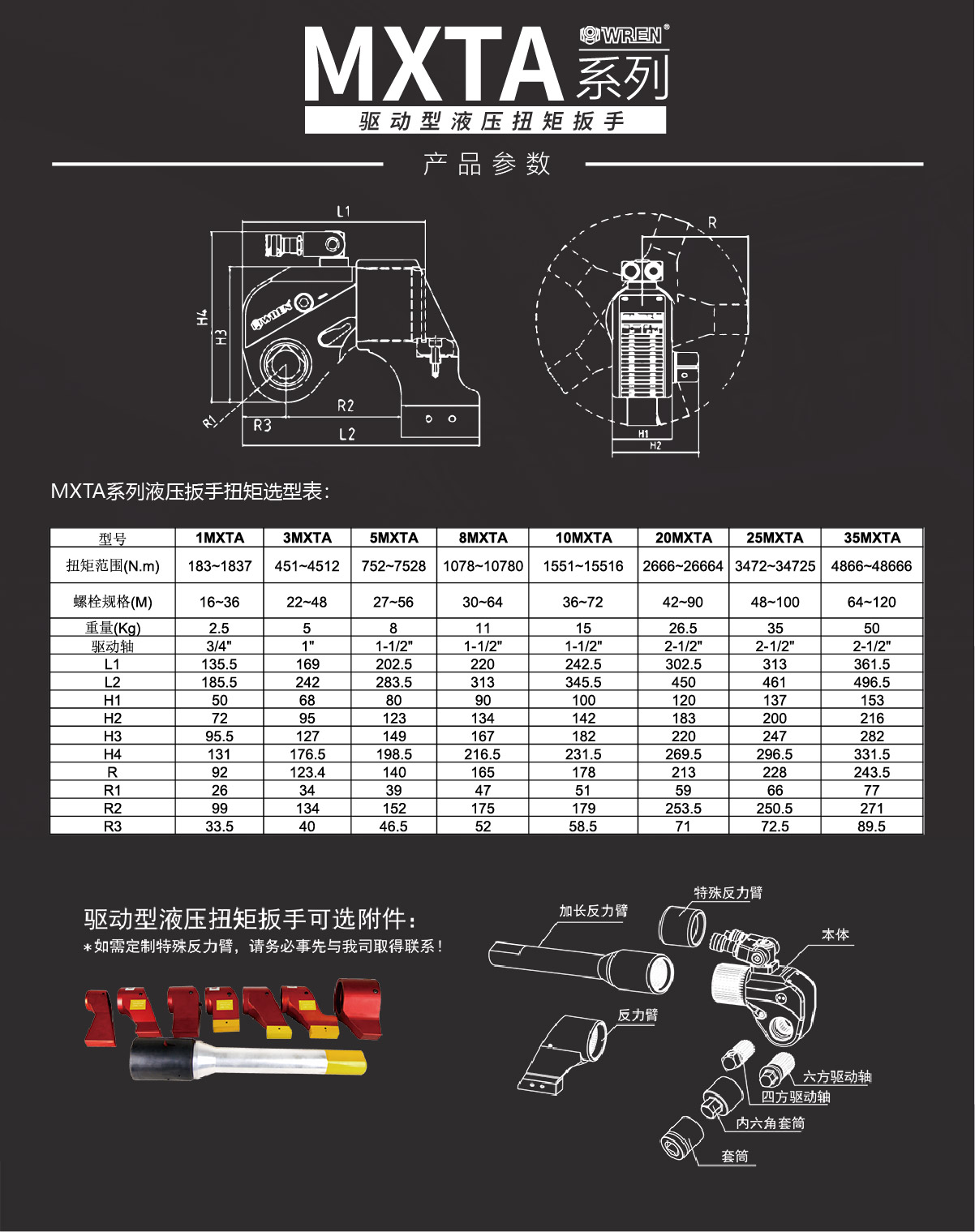

MXTA系列液压扭矩扳手选型表

型号 1MXTA 3MXTA 5MXTA 8MXTA 10MXTA 20MXTA 25MXTA 35MXTA

扭矩范围

(N.m)

183~1837 451~4512 752~7528 1078~10780 1551~15516 2666~26664 3472~34725 4866~48666

螺栓规格

(M)

16~36 22~48 27~56 30~64 36~72 42~90 48~100 64~120
重量(Kg) 2.5 5 8 11 15 26.5 35 50
驱动轴 3/4" 1" 1-1/2" 1-1/2" 1-1/2" 2-1/2" 2-1/2" 2-1/2"

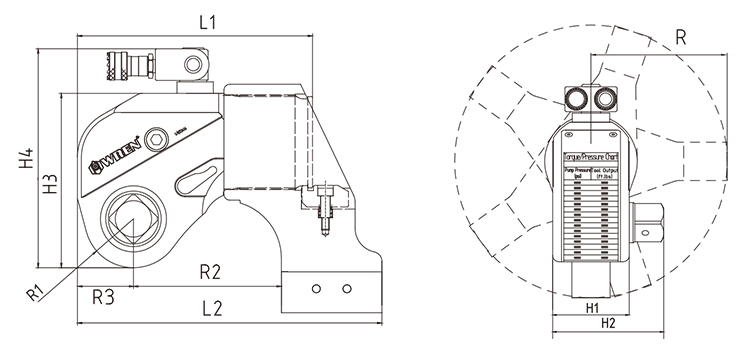

L1 135.5 169 202.5 220 242.5 302.5 313 361.5
L2 185.5 242 283.5 313 345.5 450 461 496.5
H1 50 68 80 90 100 120 137 153
H2 72 95 123 134 142 183 200 216
H3 95.5 127 149 167 182 220 247 282
H4 131 176.5 198.5 216.5 231.5 269.5 296.5 331.5
R 92 123.4 140 165 178 213 228 243.5
R1 26 34 39 47 51 59 66 77
R2 99 134 152 175 179 253.5 250.5 271
R3 33.5 40 46.5 52 58.5 71 72.5 89.5


- 最大工作压力70MPa,精确度达到±3%

- 从183~48666N.m共8个型号

- 360°×180°旋转油管接头,无使用空间限制方驱连接高强度套筒工作,螺栓适应范围广

- 扳机式锁扣,可将360°微调式反力臂放置在任意的固定支点上

- 铝钛合金一体成型机身,高强度、高韧性

- 新型防松接头,保证油路畅通



相关配件

查看更多

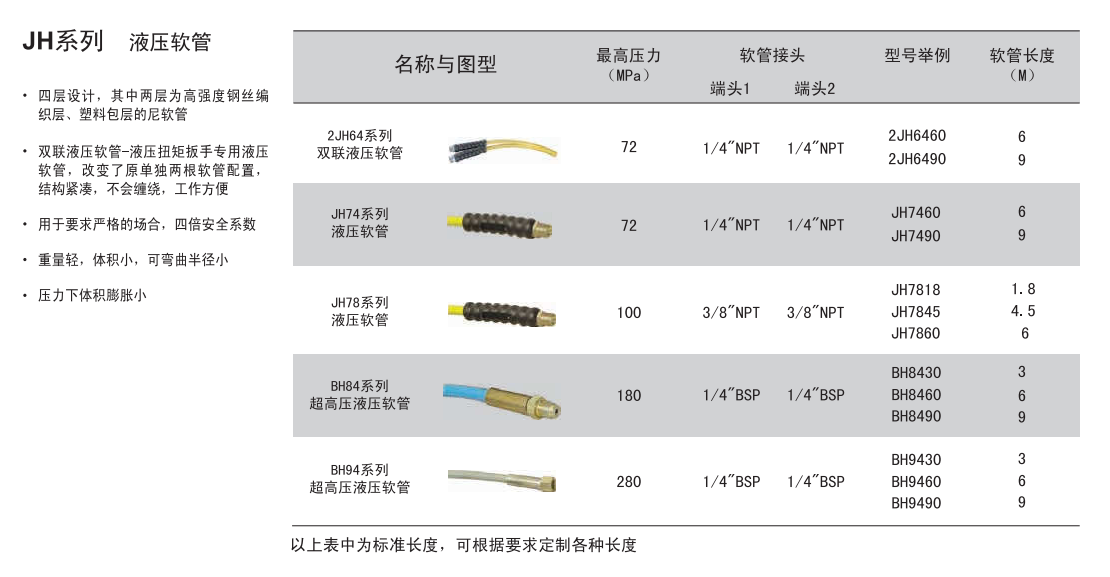

超高压系列高压软管
