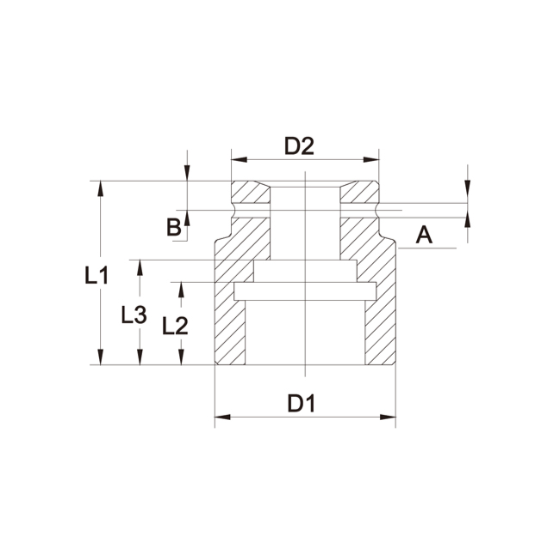

螺纹规格 | 方驱 | 3/4" | 1" | 1-1/2" | 2-1/2" | ||||||||||||||||||||||||||
A: | Φ6.3 | Φ8 | Φ8 | Φ10 | |||||||||||||||||||||||||||
B: | 10 | 14 | 16 | 38 | |||||||||||||||||||||||||||
3/4" | 1" | 1.1/2" | 2.1/2" | 3.1/2" | |||||||||||||||||||||||||||
07,1IBT | 3IBT | 5,8,10IBT | 15,20,25,35,50IBT | 60IBT | |||||||||||||||||||||||||||
直径 | 对边 | 型号 | L1 | L2 | L3 | D1 | D2 | 型号 | L1 | L2 | L3 | D1 | D2 | 型号 | L1 | L2 | L3 | D1 | D2 | 型号 | L1 | L2 | L3 | D1 | D2 | 型号 | L1 | L2 | L3 | D1 | D2 |
M16 | 24 | S24 | 54 | 32 | 32 | 40 | 40 | ||||||||||||||||||||||||
M18 | 27 | S27 | 54 | 32 | 32 | 42 | 42 | ||||||||||||||||||||||||
M20 | 30 | S30 | 54 | 33 | 33 | 46 | 44 | S30 | 59 | 32 | 32 | 54 | 54 | ||||||||||||||||||
M22 | 34 | S34 | 54 | 33 | 33 | 52 | 44 | S34 | 59 | 59 | 32 | 58 | 58 | ||||||||||||||||||
M24 | 36 | S36 | 57 | 33 | 33 | 54 | 44 | S36 | 62 | 32 | 32 | 59 | 59 | S36 | 85 | 44 | 44 | 74 | 74 | ||||||||||||
M27 | 41 | S41 | 58 | 33 | 33 | 60 | 44 | S41 | 65 | 38 | 38 | 67 | 54 | S41 | 85 | 44 | 44 | 74 | 74 | ||||||||||||
M30 | 46 | S46 | 63 | 38 | 38 | 66 | 44 | S46 | 65 | 38 | 38 | 74 | 54 | S46 | 85 | 44 | 44 | 74 | 74 | ||||||||||||
M33 | 50 | S50 | 65 | 40 | 40 | 71 | 44 | S50 | 70 | 43 | 43 | 79 | 60 | S50 | 90 | 45 | 45 | 79 | 79 | ||||||||||||
M36 | 55 | S55 | 70 | 45 | 45 | 77 | 54 | S55 | 80 | 42 | 52 | 84 | 60 | S55 | 90 | 45 | 45 | 84 | 84 | S55 | 100 | 57 | 57 | 86 | 114 | ||||||
M39 | 60 | S60 | 85 | 45 | 57 | 89 | 60 | S60 | 100 | 45 | 57 | 94 | 75 | S60 | 100 | 52 | 52 | 119 | 119 | ||||||||||||
M42 | 65 | S65 | 85 | 45 | 57 | 98 | 70 | S65 | 100 | 45 | 57 | 98 | 80 | S65 | 100 | 52 | 52 | 119 | 119 | ||||||||||||
M45 | 70 | S70 | 90 | 50 | 62 | 104 | 70 | S70 | 105 | 50 | 62 | 104 | 80 | S70 | 120 | 67 | 67 | 128 | 128 | ||||||||||||
M48 | 75 | S75 | 95 | 50 | 65 | 108 | 70 | S75 | 110 | 50 | 65 | 118 | 85 | S75 | 120 | 67 | 67 | 128 | 128 | ||||||||||||
M52 | 80 | S80 | 115 | 55 | 72 | 118 | 90 | S80 | 130 | 71 | 71 | 128 | 129 | ||||||||||||||||||
M56 | 85 | S85 | 125 | 60 | 77 | 128 | 90 | S85 | 130 | 71 | 71 | 129 | 139 | ||||||||||||||||||
M60 | 90 | S90 | 125 | 60 | 77 | 139 | 90 | S90 | 140 | 61 | 73 | 139 | 139 | ||||||||||||||||||
M64 | 95 | S95 | 130 | 65 | 82 | 139 | 90 | S95 | 140 | 66 | 73 | 139 | 130 | ||||||||||||||||||
M68 | 100 | S100 | 135 | 70 | 87 | 144 | 90 | S100 | 140 | 71 | 81 | 148 | 130 | S100 | 155 | 71 | 81 | 152 | 165 | ||||||||||||
M72 | 105 | S105 | 135 | 70 | 87 | 149 | 90 | S105 | 150 | 77 | 89 | 156 | 130 | S105 | 165 | 77 | 89 | 170 | 170 | ||||||||||||
M76 | 110 | S110 | 135 | 70 | 87 | 158 | 90 | S110 | 150 | 72 | 90 | 158 | 130 | S110 | 165 | 72 | 90 | 178 | 170 | ||||||||||||
M80 | 115 | S115 | 135 | 70 | 87 | 159 | 95 | S115 | 150 | 82 | 98 | 168 | 130 | S115 | 165 | 82 | 98 | 786 | 186 | ||||||||||||
M85 | 120 | S120 | 135 | 70 | 87 | 168 | 95 | S120 | 150 | 82 | 98 | 178 | 130 | S120 | 165 | 82 | 98 | 194 | 195 | ||||||||||||
M90 | 130 | S130 | 155 | 93 | 105 | 189 | 95 | S130 | 170 | 93 | 114 | 189 | 130 | S130 | 185 | 93 | 114 | 208 | 195 | ||||||||||||
M95 | 135 | S135 | 170 | 93 | 114 | 198 | 130 | S135 | 185 | 93 | 114 | 212 | 195 | ||||||||||||||||||
M100 | 145 | S145 | 170 | 98 | 122 | 210 | 152 | S145 | 185 | 98 | 122 | 222 | 195 | ||||||||||||||||||
M105 | 150 | S150 | 190 | 100 | 140 | 216 | 152 | S150 | 205 | 100 | 140 | 220 | 220 | ||||||||||||||||||
M110 | 155 | S155 | 190 | 100 | 140 | 229 | 152 | S155 | 205 | 100 | 140 | 220 | 220 | ||||||||||||||||||
M115 | 165 | S165 | 190 | 100 | 140 | 241 | 152 | S165 | 205 | 100 | 140 | 240 | 220 | ||||||||||||||||||
