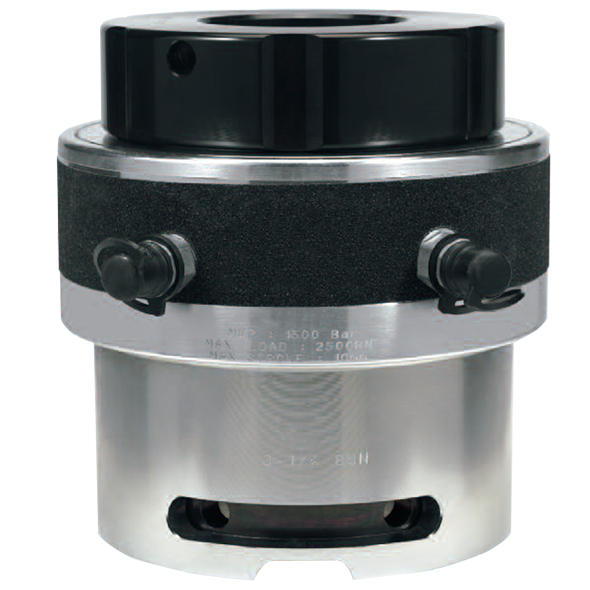

HSR系列 弹簧回复螺栓拉伸器

HSR系列 弹簧回复螺栓拉伸器

- 独特的快速回复

- 超行程保护

- 活塞行程提示

- 活塞/油缸偏差补偿

- 覆盖螺栓规格1"到3-1/2"

- 可选配BS1560/ANSIB16.5/API的法兰

- 封闭式油缸设计消除了活塞在回程时杂质进入的可能性

相比手工回复的螺栓拉伸器,弹簧回复的设计大大提高了生产效率和实际操作的安全性

联系我们

产品特性

- 活塞行程-10mm除了HSR0是8mm
- 最大工作压力1500bar
- 螺栓超出螺母长度=1x螺栓直径
- "D"包含了螺栓在达到10mm的行程紧固后允许移动的范围
- 重量包含了拉伸螺母套
- 因产品的更新换代造成的尺寸变动,将会在以后出现的出版物中列出

操作手册

点击下载

产品选型表

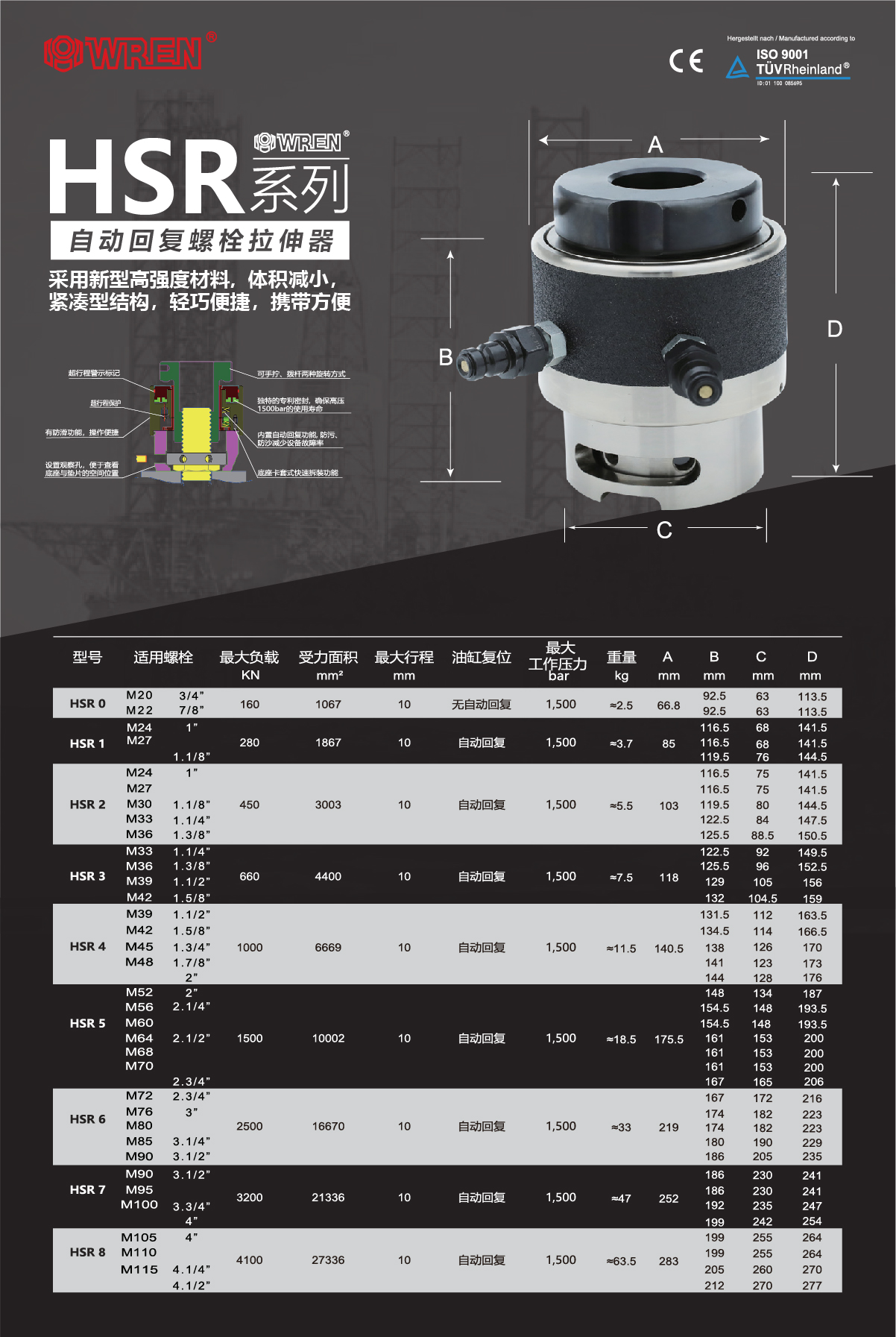

HSR系列 螺栓拉伸器规格尺寸表

型号
螺栓直径
负载 受力面积
A
B
C
D
英制
公制
英制 公制 Lbs KN in² mm² in mm in mm in mm in mm in mm
HSR0

3/4"

7/8"

M20

M22

35500 160 1.65 1067 2.6 66 3.7 93 2.5 63

5.4

5.6

136

142

5.5

5.6

142

144

HSR1

1"


1-1/8"

M24

M27


61950 280 2.89 1867 3.4 87

4.6

4.6

4.7

117

117

120

2.7

2.7

2.8

68

68

72

6.9


7.1

175


181

6.9

7.0


175

178


HSR2

1"


1-1/8"

1-1/4"

1-3/8"

M24

M27

M30

M33

M36

99700 450 4.65 3001 4.1 103

4.6

4.6

4.7

4.8

5.0

117

117

120

123

126

3.0

3.0

3.2

3.3

3.5

75

75

80

84

89

6.9


7.1

7.4

7.7

175

181

188

195

6.9

7.0

7.2

7.5

7.7

175

178

184

190

196

HSR3

1-1/4"

1-3/8"

1-1/2"

1-5/8"

M33

M36

M39

M42

145950 660 6.82 4401 4.7 118

4.8

5.0

5.1

5.2

123

126

130

133

3.5

3.8

3.8

4.1

88

96

96

105

7.5

7.8

8.0

8.2

190

197

203

209

7.6

7.8

8.0

8.3

192

198

204

211

HSR4

1-1/2"

1-5/8"

1-3/4"

1-7/8"

2"

M39

M42

M45

M48

M52

223550 1000 10.34 6668 5.5 140.5

5.2

5.3

5.5

5.6

5.7

132

135

139

142

145

4.4

4.5

4.7

4.5

4.7

112

114

118

114

120

8.3

8.5

8.8

9.1

9.3

211

217

223

230

236

8.4

8.6

8.9

9.1


212

218

225

231


HSR5

2"

2-1/4"


2-1/2"

2-3/4"

M52

M56

M60

M64

M68

331400 1500 15.50 10003 6.9 175.5

5.8

6.1

6.3

6.3

6.6

148

154

161

161

167

4.7

5.4

5.4

6.0

6.1

120

138

138

153

156

9.7

10.2

10.2

10.7

11.2

246

259

259

272

284

9.8

10.2

10.3

10.8

11.1

248

258

262

273

283

HSR6

2-3/4"

3"


3-1/4"

3-1/2"

M72

M76

M80

M85

M90

553200 2500 25.84 16671 8.6 219

6.6

6.9

7.1

7.1

7.3

167

171

180

180

186

6.2

7.2

7.5

7.5

8.1

157

182

190

190

205

11.6

12.1


12.6

13.1

294

307


320

332

11.7

12.1

12.3

12.7

13.2

297

308

312

323

334


HSR7

3-1/2"


3-3/4"

4"

M90

M95

M100


708200 3200 33.06 21339 9.9 252

7.3

7.3

7.6

7.8

186

186

192

199

7.9

7.9

7.9

8.3

200

200

200

210

13.2


13.7

14.2

339


352

363

13.3

13.5

13.9


341

346

356
