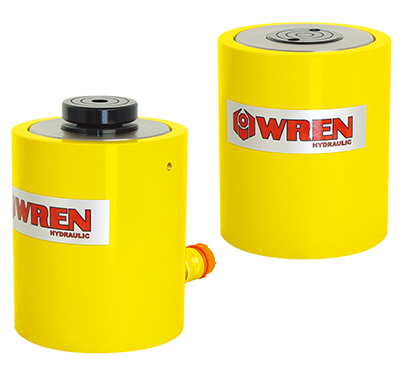

CLS系列 单作用重载液压油缸

出力  50~1000 Ton

行程  50~300 mm

最大工作压力  700 Bar

联系我们

产品特性

- 特殊重载结构设计,可承受超过额定负载5%的压力而没有损伤
- 溢流孔设计,可以控制行程,确保安全
- 单作用油缸设计,负载回复
- 可安装抗偏载压头,保护工具
- 复合材料涂层,耐腐能力更强

操作手册

点击下载
  • 产品介绍
  • 型号参数

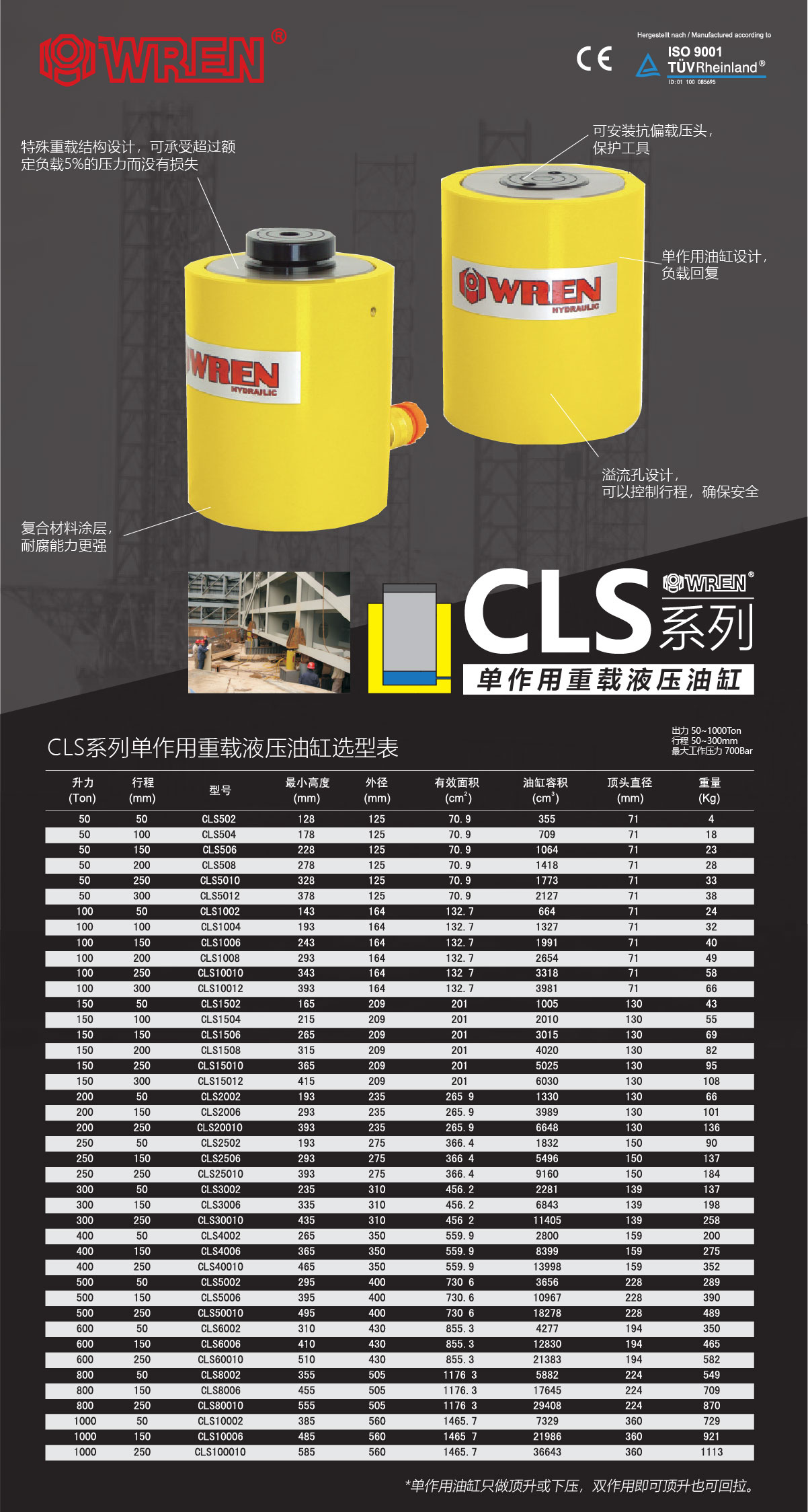

CLS系列单作用重载液压油缸选型表

(Ton)

行程

(mm)

型号

最小高

(mm)

外径

(mm)

有效面积

(cm²)

油缸容积

(cm³)

顶头直径

(mm)

重量

(Kg)

50 50 CLS502 128 125 70.9 355 71 4
50 100 CLS504 178 125 70.9 709 71 18
50 150 CLS506 228 125 70.9 1064 71 23
50 200 CLS508 278 125 70.9 1418 71 28
50 250 CLS5010 328 125 70.9 1773 71 33
50 300 CLS5012 378 125 70.9 2127 71 38
100 50 CLS1002 143 164 132.7 664 71 24
100 100 CLS1004 193 164 132.7 1327 71 32
100 150 CLS1006 243 164 132.7 1991 71 40
100 200 CLS1008 293 164 132.7 2654 71 49
100 250 CLS10010 343 164 132.7 3318 71 58
100 300 CLS10012 393 164 132.7 3981 71 66
150 50 CLS1502 165 209 201 1005 130 43
150 100 CLS1504 215 209 201 2010 130 55
150 200 CLS1508 315 209 201 4020 130 82
150 250 CLS15010 365 209 201 5025 130 95
150 300 CLS15012 415 209 201 6030 130 108
200 50 CLS2002 193 235 265.9 1330 130 66
200 150 CLS2006 293 235 265.9 3989 130 101
200 250 CLS20010 393 235 265.9 6648 130 136
250 50 CLS2502 193 275 366.4 1832 150 90
250 150 CLS2506 293 275 366.4 5496 150 137
250 250 CLS25010 393 275 366.4 9160 150 184
300 50 CLS3002 235 310 456.2 2281 139 137
300 150 CLS3006 335 310 456.2 6843 139 198
300 250 CLS30010 435 310 456.2 11405 139 258
400 50 CLS4002 265 350 559.9 2800 159 200
400 150 CLS4006 365 350 559.9 8399 159 275
400 250 CLS40010 465 350 559.9 13998 159 352
500 50 CLS5002 295 400 730.6 3656 228 289
500 150 CLS5006 395 400 730.6 10967 228 390
500 250 CLS50010 495 400 730.6 18278 228 489
600 50 CLS6002 310 430 855.3 4277 194 350
600 150 CLS6006 410 430 855.3 12830 194 465
600 250 CLS60010 510 430 855.3 21383 194 582
800 50 CLS8002 355 505 1176.3 5885 224 549
800 150 CLS8006 455 505 1176.3 17645 224 709
800 250 CLS80010 555 505 1176.3 29408 224 870
1000 50 CLS10002 385 560 1465.7 7329 360 729
1000 150 CLS10006 485 560 1465.7 21986 360 921
1000 250 CLS100010 585 560 1465.7 36643 360 1113
