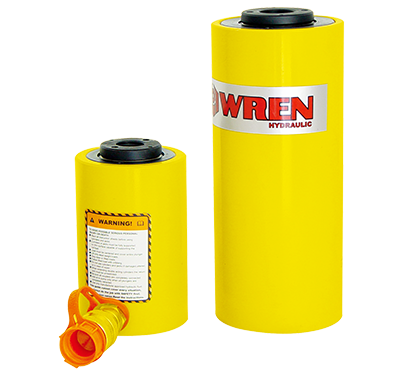

RCH系列 单作用中空液压油缸

出力  12~100 Ton

行程  8~155 mm

最大工作压力  700 Bar

联系我们

产品特性

- 中空柱塞设计既可以用于推力,也可以配合工装拉伸作业
- 单作用油缸,弹簧回复简便快捷
- 对于20吨以上的型号,使用镀镍的浮动中心管增加产品寿命
- 烤漆表面耐腐蚀能力更强
- 外环螺栓使安装方便
- 所有型号均包含快速接头和防尘帽

操作手册

点击下载

产品选型表

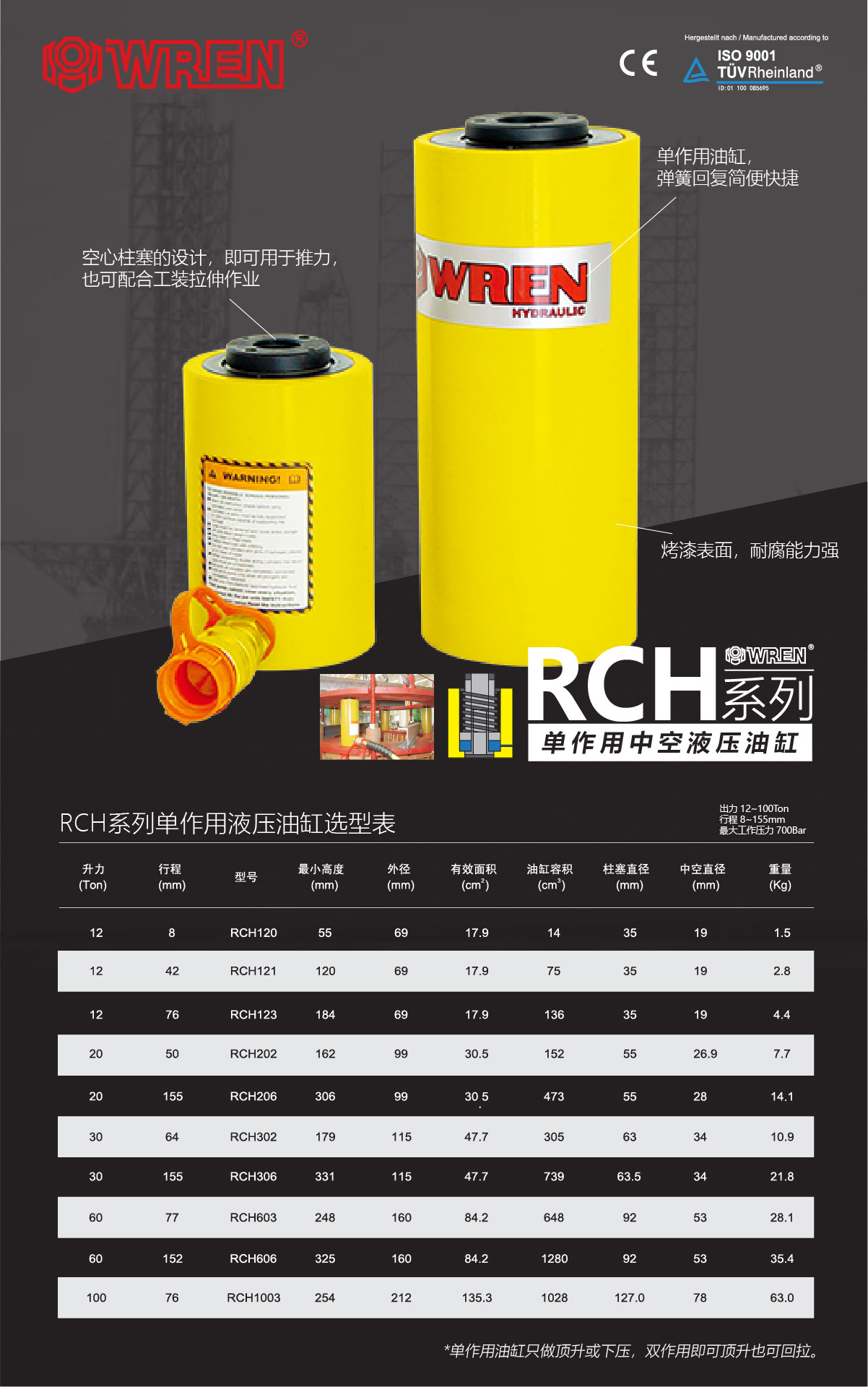

RCH系列单作用中空型液压油缸选型表

(Ton)

行程

(mm)

型号

最小高度

(mm)

外径

(mm)

有效面积

(cm²)

油缸容积

(cm³)

柱塞直径

(mm)

中空直径

(mm)

重量

(Kg)

12 8 RCH120 55 69 17.9 14 35 19 1.5
12 42 RCH121 120 69 17.9 75 35 19 2.8
12 76 RCH123 184 69 17.9 136 35 19 4.4
20 50 RCH202 162 99 30.5 152 55 26.9 7.7
20 155 RCH206 306 99 30.5 473 55 28 14.1
30 64 RCH302 179 115 47.7 305 63 34 10.9
30 155 RCH306 331 115 47.7 739 63.5 34 21.8
60 77 RCH603 248 160 84.2 648 92 53 28.1
60 152 RCH606 325 160 84.2 1280 92 53 35.4
100 76 RCH1003 254 212 135.3 1028 127 78 63.0
