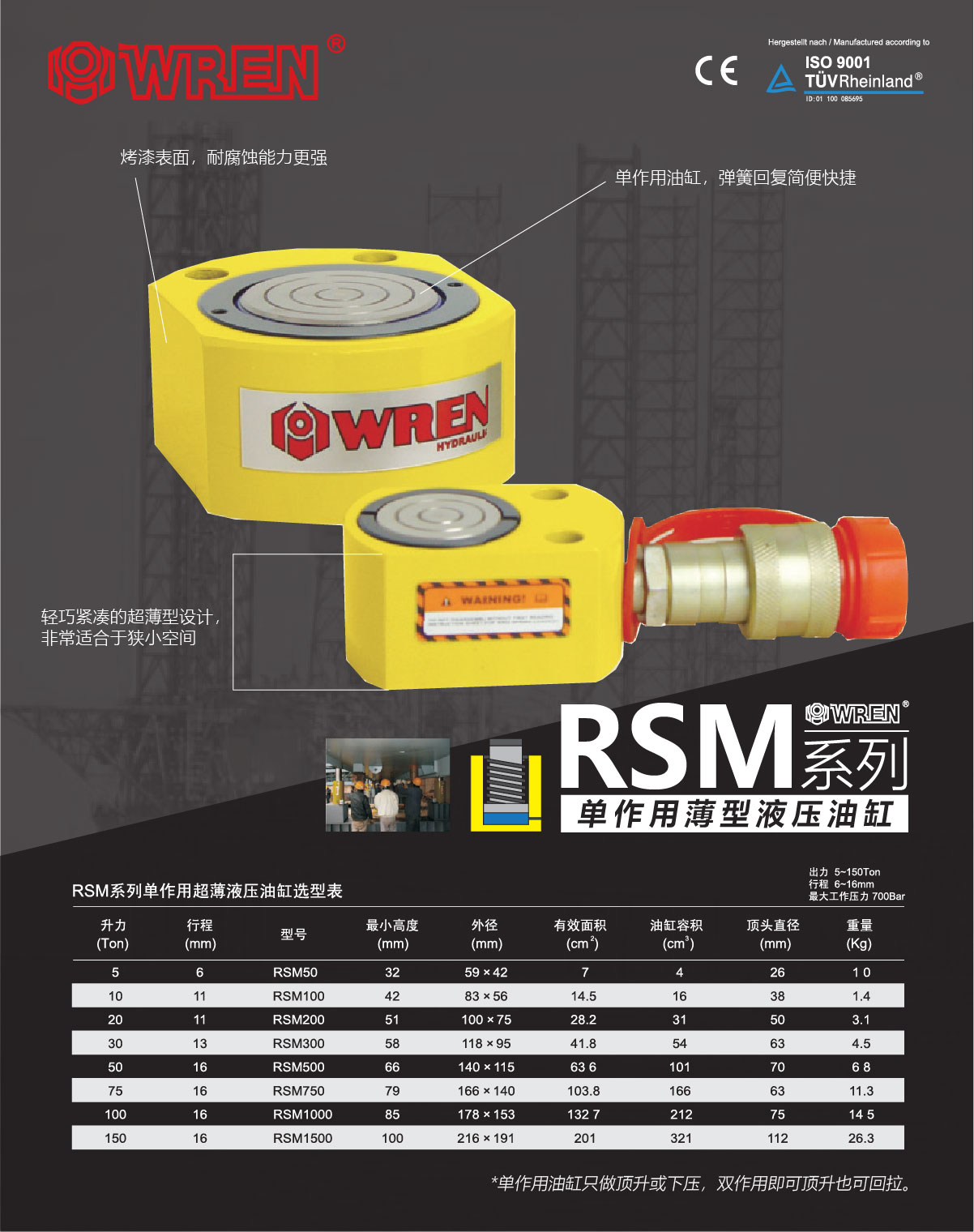

RSM系列 单作用超薄液压油缸

出力  5~150 Ton

行程  6~16 mm

最大工作压力  700 Bar

联系我们

产品特性

- 轻巧紧凑设计用于其它液压油缸不适用的场合
- RSM-750/RSM1000/RSM1500配有手柄便于搬运
-安装孔固定方便
- 所有型号均包含快速接头与防尘帽
- 高质量钢柱柱塞端面无需鞍座
- 单作用,弹簧回缩

操作手册

点击下载
  • 产品介绍
  • 型号参数

RSM系列单作用超薄液压油缸选型表

升力

(Ton)

行程

(mm)

型号

最小高

(mm)

外径

(mm)

有效面积

(cm²)

油缸容积

(cm³)

顶头直径

(mm)

重量

(Kg)

5 6 RSM50 32 59×42 7 4 26 1.0
10 11 RSM100 42 83×56 14.5 16 38 1.4
20 11 RSM200 51 100×75 28.2 31 50 3.1
30 13 RSM300 58 118×95 41.8 54 63 4.5
50 16 RSM500 66 140×115 63.6 101 70 6.8
75 16 RSM750 79 166×140 103.8 166 63 11.3
100 16 RSM1000 85 178×153 132.7 212 75 14.5
150 16 RSM1500 100 216×191 201 321 112 26.3
