IBT系列液压扳手操作指南

发布时间:2018/06/06

液压扳手驱动换向

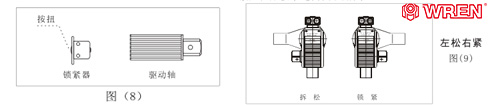

按住锁紧器中间的圆型按扭,并轻拉驱动轴,以解开驱动轴与锁紧器的啮合,驱动轴就可以拉出。将驱动轴放入扳手内,确定方向图(8),使其与花键套完全啮合,然后转动驱动轴使之于花键套以及棘轮槽啮合,通过棘轮推动驱动轴转动。

液压扳手使用准备

确定是拆松,还是锁紧螺母通过按下驱动方轴锁紧器;取出方身驱动轴:按图进行左右换向,装上驱动轴锁紧器,拉下反作用力臂上的力臂夹,按合适方位装入反作用力臂。拆锁时方轴方向见IBT液压扭矩扳手选向图(9)所示。

液压扳手连接泵站

将液压扳手泵的高压出口(H或A)与液压扳手的高压出口((H或A)、泵的低压出口(L或R)与液压扳手的低压出口(L或R)分别用高压油管连接起来连接时油管上的快速接头应插到底,然后用手拧紧固定螺母。仔细检查油管接头是否连接可靠,液压扳手泵中是否有油。将液压扳手泵的电源插头插入电源。

警告 严禁油量不足运转!

液压扳手试运转
1、将液压扳手扳手置于空地上。
2、打开液压扳手泵的电源开关,启动泵,然后按下开机按钮(自锁式按钮),检查泵是否运转正常。
3、按线控开关上的工作按钮(自复式按钮),此时方轴开始转动,当听到“啪”的一声,复位扳机跳下,扳手到位停止转动,压力表由“0”急速上升至调定压力,松开按钮,扳手自动回程;当又听到“啪”的一声,扳手自动回程到位,压力表由“0”急速上升至9Mpa。重新按下按钮,此时扳手转动,一个新的循环开始。反复几次,使扳手空转数次,观察扳手转向,以确定是拆松还是锁紧螺母,无异常时,才能将扳手放至套筒上,拆装螺栓。
注意:液压扳手临时不用时,可使用开机按钮(自锁式按钮)关闭电机运转,如果长时间不用,应即时关闭油泵电源。


液压扳手操作
