液压扳手工具介绍和组成应用

发布时间:2018/05/19

液压扳手属于一种重工业大型机械螺栓螺母拆卸、预禁工具。液压扳手的使用范围广泛;在船舶工程,石油化工,风电,水电,热电,矿山,机械,钢厂,橡胶,管道等行业的施工,检修,抢修等工作中。液压扳手基本组成由液压扳手本体、液压扳手专用泵站以及双联高压软管和高强度重型套筒组成。液压扳手专用泵可以是电动或者气动两种驱动方式。

液压扳手介绍及组成

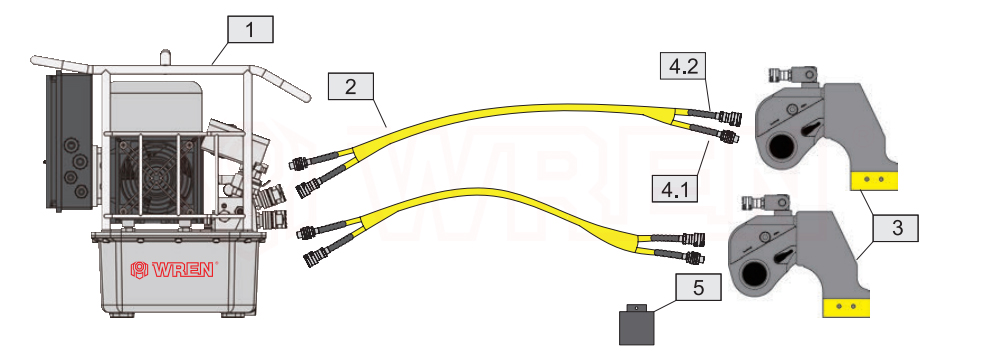

液压扳手基本组成

液压扳手是由本体、电动液压泵、双联高压油管、高强度套筒组成。液压泵启动后通过马达产生压力,将内部的液压油通过油管介质传送到液压扳手,然后推动液压扳手的活塞杆,由活塞杆带动扳手前部的棘轮使棘轮能带动驱动轴来完成螺栓的预紧拆松工作。

液压扳手的本体主要由三部分组成,本体(也叫壳体),油缸和传动部件。油缸输出力,油缸活塞杆与传动部分组成运动副,油缸中心到传动部件中心距离是液压扳手放大力臂,油缸出力乘以力臂,就是液压扳手理论输出扭矩。

液压扳手同步系统应用

液压扳手同步系统主要目的是为了避免法兰面单边受压模式,这种模式会导致法兰面的垫片因挤压过度而失效,从而引起泄露。同步系统是两台或四台液压扳手同时连接到一台泵上使用。根据液压原理,多部液压扳手同时工作,同时输出设定扭矩,即可实现法兰平行闭合,其扭矩精度达到3%。同步系统可一次将螺栓锁紧,而单系统需多次加载,分步锁紧,由此可见同步系统的效率远大于单系统。

液压扳手主要分类及特点

液压扳手有驱动液压扳手和中空液压扳手两大系列。顾名思义,驱动液压扳手是靠驱动轴带动相应规格套筒来实现螺母的预紧,只要扭矩范围允许的情况下,可根据替换相应的高强度套筒来完成不同规格的螺栓,为通用型液压扳手,适用范围较广。中空液压扳手则是配备过渡套使用。一般为在螺杆伸出来比较长、空间范围比较小、双螺母、螺栓间距太小、螺母与设备壁太小,或者一些特定的行业的疑难工况较多。
